远传压力表-YTZ150

概述描述

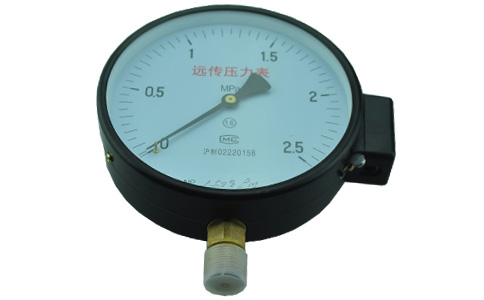

YTZ电阻远传压力表
1、适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在电阻远传压力表内部设置一滑线电阻式发送器,故可把被测值以电量传至远离测量的二次仪表上,以实现集中检测和远距离控制。此外，本压力表并能就地指示压力，以便于现场工作检查。
2、主要技术指标滑线电阻式发送器接线图

工作条件
(1)环境温度：-40～60℃
(2)工作压力：
静 负 荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
短时压力：用至测量上限值
(3)相对温度：<85%

技术指标
产品名称
远传压力表
产品型号
YTZ-150
公称直径（mm）
Φ150
精度等级
1.6
测量范围（MPa）
0～0.1～60-0.1～0～2.4
连接螺纹
M20×1.5
电位器起始电阻（Ω）
8～16
电位器满度电阻（Ω）
330～390
工作电压（V）
≤6
