膜盒压力表

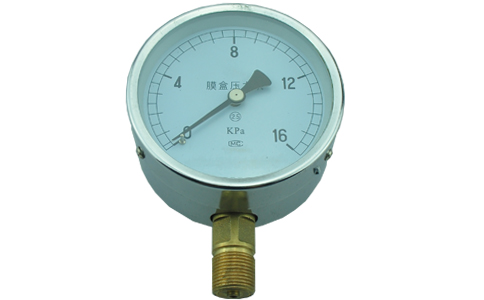

膜盒压力表YE-100（铁）
产品描述：
膜盒压力表YE-100-B适用于测量对铜合金不起腐蚀作用，无爆炸危险的微压和负压。气体广泛应用于锅炉通风和气体管道等设备上，膜盒压力表可以就地安装并现场指示。
型号
精度等级
测量范围 pa
结构特点
接头螺纹
YE-60
YE-100
YE-150
2.5
正压 0--160 250 400
600 1000 1600 2500
4000 6000
10000 16000 25000
40000
负压 -160-0 同正压
正负压 -80--80 -120--120
-200--200 -300--300
-500--500 -800--800
-1200--1200 -2000--2000
-3000--3000 -5000--5000
-8000--8000 12000--12000
(0-8000 -8000--0-20000-20000 限微压表用 )
径向
M14×1.5
M20×1.5

YE-60ZT
YE-100ZT
YE-150ZT
轴向带前边
M14×1.5
M20×1.5

YEJ-101
YEJ-111
YEJ-121
矩形
外向尺寸
80×160×200mm
80×160×200mm



结构原理
膜盒压力表由测量系统(包括接头，波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。
膜盒压力表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。

YE-100膜盒压力表外形尺寸
